APRENDIZAJE EN CASA
Docente: Wilson Gómez
Con el propósito de orientar a cada estudiante sobre lo que debe realizar, en su proceso de exploración en la especialidad de dibujo técnico, dejaré en esta página vídeos y material para explorar.
Mi email de contacto es: tecnowilson@gmail.com
Las fechas de clases para los estudiantes serán las siguientes, todos los miércoles:
7-2-A: desde el 5 de agosto al 25 de sept. (rotación 3)
7-2-B: desde el 28 de sept. al 4 de dic. (rotación 4)
===============================
CLIC SOBRE LA IMAGEN PARA VERLA MÁS GRANDE
LISTA DE IMPLEMENTOS
Estos son los implementos necesarios para la rotación en la especialidad de dibujo técnico, cada estudiante debe tener sus implementos en todas las clases.
1. Block tamaño 1/8 con margen (cajetin).
2. Cinta de enmascarar.
3. Dos lápices: uno HB y otro 3H.
4. Sacapuntas.
5. Borrador de nata.
6. Escuadras de 30 grados 45 grados
7. Compás.
8. Colores.
9. Dulceabrigo (trapo).
Observar los siguientes vídeos:
¿PARA QUÉ SIRVE EL DIBUJO TÉCNICO?
INTERESANTE VÍDEO SOBRE
COMO SE FABRICAN LOS LAPICES
RECUERDE EL MANEJO DE ESCUADRAS
=================================
INICIO DE NUEVA CLASE
⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩
===============================
===============================
CLASE PARA EL GRADO:
7°- 2 - B: MIÉRCOLES 2 DE DICIEMBRE
TEMA:
ISOMETRIA PLANOS CURVOS
OBJETIVO
Realizar la representación gráfica de isometrías de planos curvos.
Teniendo en cuenta las imágenes y los vídeos, realizar la plancha # 7, según como se explica, al finalizar tomarle una foto y enviarla al email:
tecnowilson@gmail.com
En ASUNTO colocar: 7° plancha # 7
RECOMENDACIONES
Antes de comenzar, primero observar todas las guías y vídeos, luego seguir el paso a paso.
Si tiene alguna duda me puede escribir al email.
PLANCHA # 7
EJEMPLO
TUTORIAL
F I N D E L A C L A S E
=================================
CLASES ANTERIORES
⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩ ⇩
CLASE PARA EL GRADO:
7°- 2 - B: MIÉRCOLES 25 DE NOVIEMBRE
TEMA:
CILINDROS
CILINDROS
OBJETIVO
Realizar la representación gráfica de isometrías de planos curvos.
Teniendo en cuenta las imágenes y los vídeos, realizar la plancha # 6, según como se explica, al finalizar tomarle una foto y enviarla al email:
tecnowilson@gmail.com
En ASUNTO colocar: 7° plancha # 6
RECOMENDACIONES
Antes de comenzar, primero observar todas las guías y vídeos, luego seguir el paso a paso.
Si tiene alguna duda me puede escribir al email.
PLANCHA # 6
EJEMPLO
TUTORIALES
FIN DE LA CLASE
=================================
CLASE PARA EL GRADO:
7°- 2 - B: MIÉRCOLES 18 DE NOVIEMBRE
TEMA:
ISOCIRCULOS
ISOCIRCULOS
OBJETIVO
Realizar la representación gráfica de isometrías de planos curvos.
Teniendo en cuenta las imágenes y los vídeos, realizar la plancha # 5, según como se explica, al finalizar tomarle una foto y enviarla al email:
tecnowilson@gmail.com
En ASUNTO colocar: 7° plancha # 5
RECOMENDACIONES
Antes de comenzar, primero observar todas las guías y vídeos, luego seguir el paso a paso.
Si tiene alguna duda me puede escribir al email.
PLANCHA # 5
EJEMPLO
TUTORIALES
FIN DE LA CLASE
=================
============================
CLASE PARA EL GRADO:
7°- 2 - B: MIÉRCOLES 11 DE NOVIEMBRE
TEMA:
ISOMETRIAS PLANOS INCLINADOS
ISOMETRIAS PLANOS INCLINADOS
OBJETIVO
Realizar la representación gráfica de isometrías de planos inclinados.
Teniendo en cuenta las imágenes y los vídeos, realizar la plancha # 4, según como se explica, al finalizar tomarle una foto y enviarla al email:
tecnowilson@gmail.com
En ASUNTO colocar: 7° plancha # 4
RECOMENDACIONES
Antes de comenzar, primero observar todas las guías y vídeos, luego seguir el paso a paso.
Si tiene alguna duda me puede escribir al email.
PLANCHA # 4
EJEMPLO
MEDIDAS
TUTORIALES
(SE RECOMIENDA VER LOS VÍDEOS
EN PANTALLA COMPLETA)
Recuerden colorear solamente los planos inclinados, pero las 2 figuras van repintadas con lápiz HB.
F I N D E L A C L A S E
===============================
==========================================================================================
CLASE PARA EL GRADO:
7°- 2 - B
MIÉRCOLES 4 DE NOVIEMBRE
TEMA:
ISOMETRIAS
PLANOS INCLINADOS
OBJETIVO
Realizar la representación gráfica de isometrías de planos inclinados.
Teniendo en cuenta las imágenes y los vídeos, realizar la plancha # 3, según como se explica, al finalizar tomarle una foto y enviarla al email:
tecnowilson@gmail.com
En ASUNTO colocar: 7° plancha # 3
RECOMENDACIONES
Antes de comenzar, primero observar todas las guías y vídeos, luego seguir el paso a paso.
Si tiene alguna duda me puede escribir al email.
PLANCHA # 3
EJEMPLO
MEDIDAS
TUTORIALES
Recuerden colorear solamente los planos inclinados, pero las 4 figuras van repintadas con lápiz HB.
F I N D E L A C L A S E
=================================
CLASE PARA EL GRADO:
7°- 2 - B: MIÉRCOLES 28 DE OCTUBRE
TEMA:
ISOMETRIAS PLANOS RECTOS
OBJETIVO
Realizar la representación gráfica de isometrías de planos rectos.
Teniendo en cuenta las imágenes y los vídeos, realizar la plancha # 2, según como se explica, al finalizar tomarle una foto y enviarla al email:
tecnowilson@gmail.com
En ASUNTO colocar: 7° plancha # 2
RECOMENDACIONES
Antes de comenzar, primero observar todas las guías y vídeos, luego seguir el paso a paso.
Si tiene alguna duda me puede escribir al email.
PLANCHA # 2
EJEMPLO
VÍDEOTUTORIALES
Recuerden colorear solamente dos figuras, pero las 4 van repintadas con lápiz HB.
Recuerden colorear solamente dos figuras, pero las 4 van repintadas con lápiz HB.
F I N D E L A C L A S E
=================================
CLASE PARA EL GRADO:
7°- 2 - B: MIÉRCOLES 14 DE OCTUBRE
TEMA:
ISOMETRIAS PLANOS RECTOS
ISOMETRIAS PLANOS RECTOS
OBJETIVO
Realizar la representación gráfica de isometrías de planos rectos.
Teniendo en cuenta las imágenes y los vídeos, realizar la plancha # 1, según como se explica, al finalizar tomarle una foto (clara, nítida en lo posible) y enviarla al email:
tecnowilson@gmail.com
En ASUNTO colocar: 7° plancha # 1
RECOMENDACIONES
Antes de comenzar, primero observar todas las guías y vídeos, luego seguir el paso a paso.
Si tiene alguna duda me puede escribir al email.
PLANCHA # 1
EJEMPLO
Pegar una hoja de su block, con cinta de enmascarar en una superficie lisa, y dividir como se indica a continuación.
Trazar una línea vertical por la mitad de su hoja, con lápiz HB, luego otra línea horizontal por el centímetro 10 con lápiz HB.
Luego trazar 2 líneas horizontales claras con lápiz 3H, como se muestra en la imagen y vídeo.
En el recuadro izquierdo dibujar la isometría según como se indica en el vídeo.
--------------------------------------------------------------------------------------------------------------------------
En el recuadro derecho dibujar la otra isometría según como se indica en el vídeo.
--------------------------------------------------------------------------------------------------------------------------
Repetir cada dibujo en los recuadros inferiores como se indica en el vídeo. Colorear solo dos isometrias, completar el cajetin con lápiz HB y letra técnica (escritura clara y que se entienda), luego tomarle una foto y enviar al email.
F I N D E L A C L A S E
=================================
=================================================
CLASE PARA EL GRADO:
7°- 2 - B: MIÉRCOLES 30 DE SEPTIEMBRE
TEMA: CONCEPTOS BÁSICOS
DE DIBUJO TÉCNICO
DE DIBUJO TÉCNICO
OBJETIVO
Reconocer conceptos del dibujo técnico, en objetos cotidianos que nos rodean.
INTRODUCCIÓN AL DIBUJO TÉCNICO
(SE RECOMIENDA VER LOS VÍDEOS
EN PANTALLA COMPLETA)
ORIENTACIÓN CONCEPTOS
DIBUJO TÉCNICO
Leer el siguiente documento de CONCEPTOS BÁSICOS DEL DIBUJO.
ANTES DE REALIZAR LA ACTIVIDAD PUEDE PRACTICAR LO QUE HA APRENDIDO
¡¡¡ A JUGAR !!!
ACTIVIDAD PARA ENTREGAR
Del listado anterior de los 20 conceptos, seleccionar 5, para ser ejemplificados en una foto.
Pueden hacerlo en cualquier programa informático que gusten, puede ser WORD o POWERPOINT o incluso en PAINT.
Pueden hacerlo en cualquier programa informático que gusten, puede ser WORD o POWERPOINT o incluso en PAINT.
ACTIVIDAD PARA ENTREGAR
FIN DE LA CLASE
Del listado anterior de los 20 conceptos, seleccionar 5, para ser ejemplificados en una foto.
Pueden hacerlo en cualquier programa informático que gusten, puede ser WORD o POWERPOINT o incluso en PAINT.
Allí en el programa colocan la foto tomada en su casa, y le van a agregar 5 conceptos que usted observa allí, deben identificarlos con líneas de color rojo, preferiblemente, o un color que resalte, y escribir el nombre del concepto, tal como se muestra en el siguiente ejemplo, más abajo hay un vídeo sobre como podrían hacer la actividad.
Le colocan sus datos personales, grado, si es en WORD o POWERPOINT, preferiblemente guardarlo como PDF, para que no se cambien los elementos del dibujo. Ese archivo lo envían al email:
tecnowilson@gmail.com
Pueden hacerlo en cualquier programa informático que gusten, puede ser WORD o POWERPOINT o incluso en PAINT.
Allí en el programa colocan la foto tomada en su casa, y le van a agregar 5 conceptos que usted observa allí, deben identificarlos con líneas de color rojo, preferiblemente, o un color que resalte, y escribir el nombre del concepto, tal como se muestra en el siguiente ejemplo, más abajo hay un vídeo sobre como podrían hacer la actividad.
Le colocan sus datos personales, grado, si es en WORD o POWERPOINT, preferiblemente guardarlo como PDF, para que no se cambien los elementos del dibujo. Ese archivo lo envían al email:
tecnowilson@gmail.com
En ASUNTO, colocar: 7°-CONCEPTOS DIBUJO.
VÍDEOTUTORIAL PARA HACER LA ACTIVIDAD
EJEMPLOS
(clic sobre la imagen para verla mas grande)
-----------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------
FIN DE LA CLASE
==================================================================
=================================
===============================
CLASE PARA EL GRADO:
7°- 2 - A: MIÉRCOLES 26 DE AGOSTO
7°- 2 - A: MIÉRCOLES 26 DE AGOSTO
TEMA:
ISOMETRÍAS PLANOS INCLINADOS
OBJETIVO
Realizar la representación gráfica de isometrías de planos inclinados.
Teniendo en cuenta las imágenes y los vídeos, realizar la plancha # 3, según como se explica, al finalizar tomarle una foto y enviarla al email:
tecnowilson@gmail.com
En ASUNTO colocar: 7° plancha # 3
RECOMENDACIONES
Antes de comenzar, primero observar todas las guías y vídeos, luego seguir el paso a paso.
Si tiene alguna duda me puede escribir al email.
PLANCHA # 3
EJEMPLO
MEDIDAS
TUTORIALES
Recuerden colorear solamente los planos inclinados, pero las 4 figuras van repintadas con lápiz HB.
F I N D E L A C L A S E
=================================
===============================
===============================
===============================
===============================
CLASE PARA LOS GRADOS:
7°- 3 - B: LUNES 13 DE JULIO
7°- 1 - B: MIÉRCOLES 15 DE JULIO
TEMA: VISTAS
OBJETIVO
Dibujar las vistas de una isometría con planos rectos.
Tener en cuenta observar los vídeos para realizar la plancha.

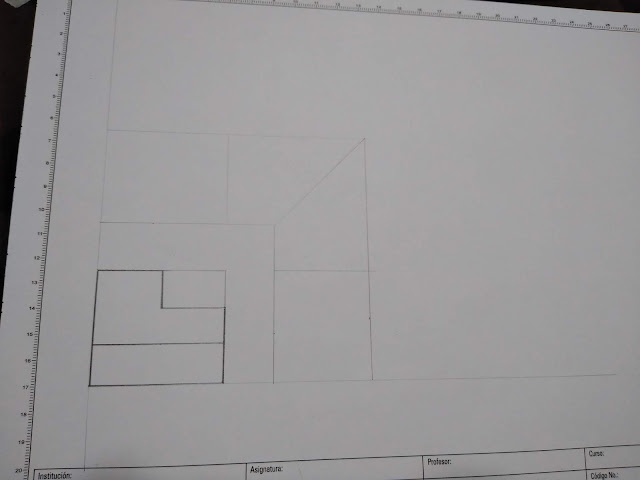

ASÍ QUEDARÁ LA PLANCHA
(se aclara que la plancha no lleva los números,
solo son de guía)
VÍDEOS EXPLICATIVOS
PARA REALIZAR LA PLANCHA
(ver los vídeos en pantalla completa)
ACTIVIDAD PARA ENTREGAR
FIN DE LA CLASE
(ver los vídeos en pantalla completa)
ACTIVIDAD PARA ENTREGAR
De acuerdo a lo explicado anteriormente en los vídeos, realizar la plancha con lápiz y colores, diligenciar los datos del cajetín, tomarle una foto y enviar al email.
Enviar al email: tecnowilson@gmail.com
En ASUNTO, colocar: 7°-VISTAS ISOMETRIA RECTA.
FIN DE LA CLASE
===============================
===============================
CLASE PARA LOS GRADOS:
7°- 3 - B: LUNES 6 DE JULIO
7°- 1 - B: MIÉRCOLES 8 DE JULIO
TEMA: VISTAS
OBJETIVO
Comprender como se analiza un objeto o isometría para representar sus vistas.
Para iniciar este nuevo tema, denominado VISTAS o PROYECCIÓN DIÉDRICA, observar los vídeos.
VÍDEOS EXPLICATIVOS
PARA ENTENDER EL CONCEPTO DE VISTAS
EJEMPLO DE VISTAS DE UN AVIÓN DE GUERRA
ACTIVIDAD PARA ENTREGAR
En este primer vídeo, se muestra cual debe ser el proceso para analizar un objeto o isometría y poder comprender como se asimilan sus vistas, lo que aparece en el vídeo, es lo que debe hacer el cerebro inicialmente, luego veremos como se dibujan las vistas.
En este vídeo se muestra una orientación general del tema de las isometrías y la relación con las vistas, mas adelante haremos una actividad práctica con base en este vídeo.
En este vídeo se muestra cual debe ser el proceso para analizar un objeto o isometría y poder comprender como se asimilan sus vistas.
IMÁGENES DE REFERENCIA
EJEMPLO DE VISTAS EN EL PLANO DE PROYECCIÓN
ESQUEMA DE UBICACIÓN DE VISTAS
EJEMPLO DE CÓMO IMAGINAR CADA VISTA
EJEMPLO DE UNA ISOMETRÍA Y SUS 6 VISTAS
ACTIVIDAD PARA ENTREGAR
De acuerdo a lo explicado anteriormente hasta el momento sobre el tema VISTAS, deben tomar 4 fotos a un objeto que tengan en sus casas, y con las fotos representar: 1 isometria y 3 vistas, tal como está en los siguientes ejemplos. Las fotos las pueden editar en WORD o POWERPOINT, o en el programa que gusten, acomodarlas según el esquema de las vistas, agregarles a cada vista sus dimensiones, y a la isometria colocarle la definición que se da en el ejemplo. Colocar bien sus datos personales completos con el grado y la fecha.
Enviar al email: tecnowilson@gmail.com
En ASUNTO, colocar: séptimo - Fotos de objeto.
EN ESTE VÍDEO SE EXPLICA COMO
REALIZAR LA ACTIVIDAD
EJEMPLOS
=================================
=================================
=================================
FIN DE LA CLASE
===============================
===============================
CLASE PARA EL GRADO:
7°- 1 - B: MIÉRCOLES 27 DE MAYO
TEMA:
ISOMETRIAS PLANOS RECTOS
ISOMETRIAS PLANOS RECTOS
OBJETIVO
Realizar la representación gráfica de isometrías de planos rectos.
Teniendo en cuenta las imágenes y los vídeos, realizar la plancha # 2, según como se explica, al finalizar tomarle una foto y enviarla al email:
tecnowilson@gmail.com
En ASUNTO colocar: 7° plancha # 2
RECOMENDACIONES
Antes de comenzar, primero observar todas las guías y vídeos, luego seguir el paso a paso.
Si tiene alguna duda me puede escribir al email.
PLANCHA # 2
EJEMPLO
VÍDEOTUTORIALES
Recuerden colorear solamente dos figuras, pero las 4 van repintadas con lápiz HB.
Recuerden colorear solamente dos figuras, pero las 4 van repintadas con lápiz HB.
F I N D E L A C L A S E
===============================
===============================
CLASE PARA LOS GRADOS:
7°- 3 - A: LUNES 4 DE MAYO
7°- 1 - A: MIÉRCOLES 6 DE MAYO
TEMA: EMPAQUE
OBJETIVO
Dibujar un elemento de una máquina.
Tener en cuenta observar los vídeos para realizar la plancha. Pueden pausar o devolver el vídeo según como lo necesite.

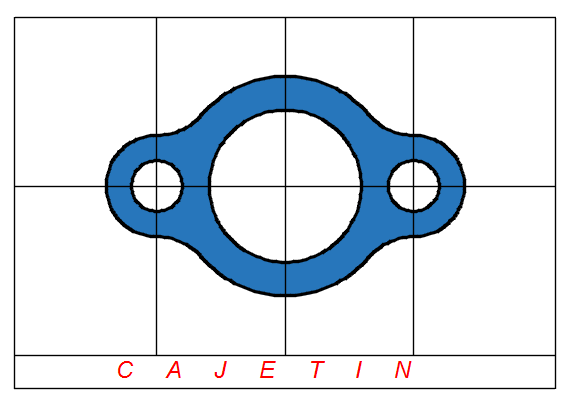

ASÍ QUEDARÁ LA PLANCHA
PLANCHA: EMPAQUE
PASO A PASO
A continuación se muestran los pasos para dibujar la plancha, estos pasos se muestran en los vídeos que hay más abajo, en caso de no comprender.
Trazar una línea vertical clara con lápiz 3H por el 16, luego una horizontal clara con lápiz 3H por el 10.
Trazar 2 líneas claras desde la vertical hacia los lados, separadas 76 mm del centro.
-------------------------------------------------------------------------------------------------------------------------.
Con compás dibujar 3 círculos, el del centro de radio 45 mm, los de los lados de radio 15 mm.
Con compás dibujar 2 semicírculos de radio 30 mm a cada lado.
Con compás dibujar un circulo de radio 65 mm, no dibujarlo completo (ver la siguiente imagen).
Medir 35 mm desde cada semicírculo hacia afuera del dibujo, luego clavar el compás allí y dibujar 4 arcos para unir con el circulo de 65 mm, y terminar el dibujo.
Una vez terminado el dibujo, no deben borrar ninguna línea, seleccionan un color para aplicar, según el ejemplo a continuación.
Le colocan los datos correspondientes al cajetín, le toman una buena foto, que salga la plancha completa y la envian al email.
tecnowilson@gmail.com
En ASUNTO colocan: 7° EMPAQUE
Plazo: hasta el 15 de Mayo.
VÍDEOS EXPLICATIVOS
PARA REALIZAR LA PLANCHA
(ver los vídeos en pantalla completa)
FIN DE LA CLASE FIN DE LA CLASE
(ver los vídeos en pantalla completa)
FIN DE LA CLASE FIN DE LA CLASE
===============================
===============================
===============================
ASPECTOS IMPORTANTES DEL DIBUJO
CONCEPTOS BÁSICOS DE DIBUJO
Repase algunos conceptos de Dibujo Técnico:
CUESTIONARIO
Después de leer el documento, responder el siguiente cuestionario:
CATEGORÍAS DEL DIBUJO
Esta es una idea de como se divide el dibujo según sus características.
ACTIVIDADES PARA PRACTICAR
AUTO-EVALUACIÓN
Responda seriamente cada pregunta del cuestionario, de acuerdo a lo hecho por usted en las clases de Dibujo Técnico.
A JUGAR
ESCUADRAS
En esta primera clase, deben observar el vídeo, y realizar una práctica en el programa PAINT, para aprender a utilizarlo, no deben enviar ningún dibujo por ahora, solamente se requiere practicar y aprender como se usan los botones que aparecen allí, no deben descargar nada de internet, el programa está instalado en los computadores.
A JUGAR
A manera de juego y para que cada uno revise como está en algunos conceptos de dibujo, jueguen las siguientes dos actividades, no hay que entregarlas, es para reflexión personal, y reconozcan que tanto saben.
ESCUADRAS
No hay comentarios:
Publicar un comentario
